Les graves són els àrids gruixuts més usats en obra civil i construcció. Rebem sol·licituds de pressupost de graves en granulometries 4/12 a 40/80 mm per drenatges, formigons, bases granulars, capes filtrants i aplicacions tècniques. Volums des de sacs fins a càrregues de banyera (24-25 tones) segons necessitat d'obra, amb declaració de prestacions segons UNE-EN 12620 i 13242.

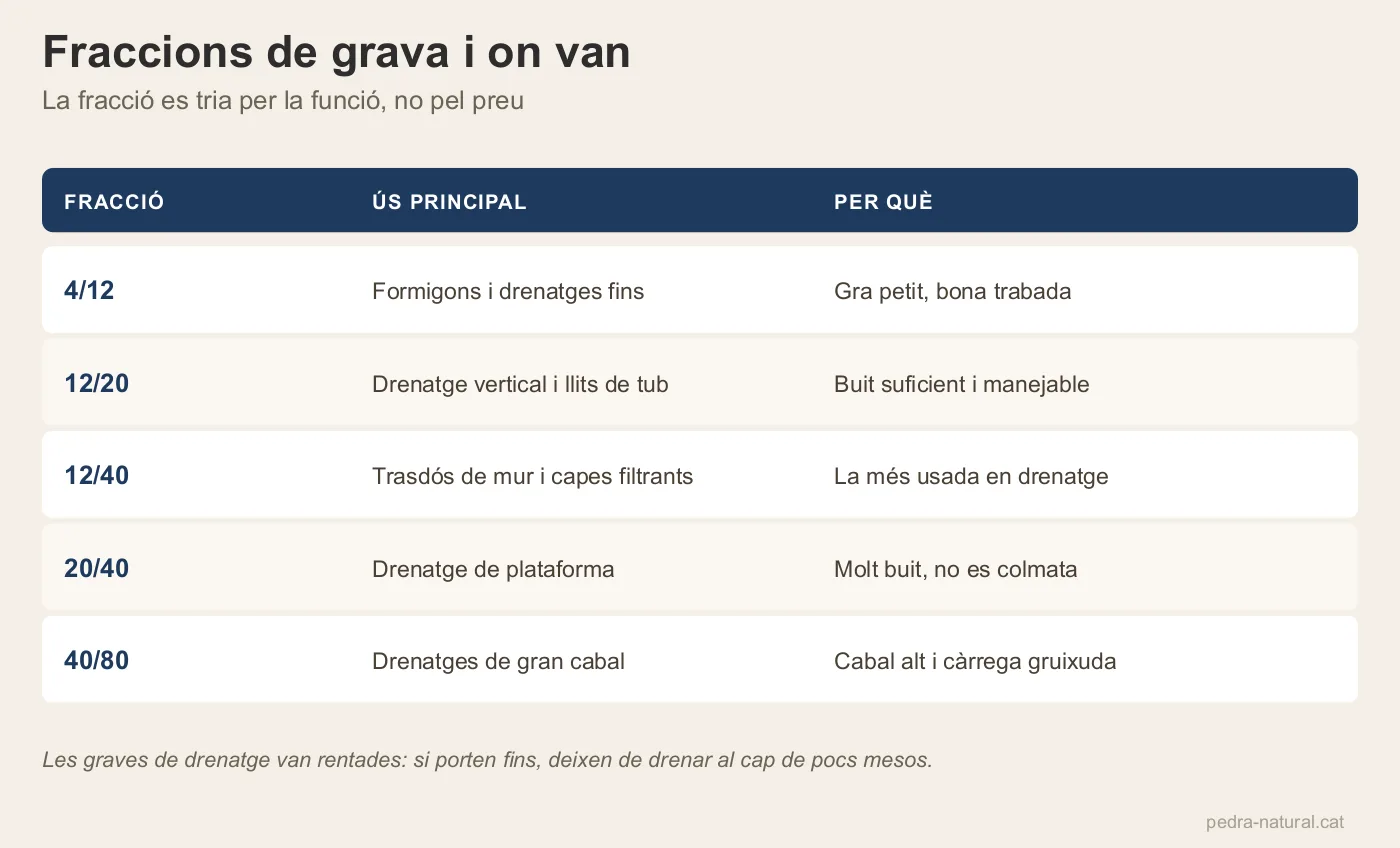

Granulometries i aplicacions tècniques
La granulometria és el primer paràmetre tècnic que defineix el comportament d'una grava en obra. Cada rang està optimitzat per una funció específica:
- Grava 4/12 mm — formigons estructurals fins, soleres tècniques amb gruix reduït, capes filtrants fines en sistemes de drenatge. Densitat típica 1.450 kg/m³.
- Grava 6/12 mm — drenatges verticals perimetrals, llit de canonades i conduccions, formigons específics. Bona combinació entre estructura i permeabilitat.
- Grava 12/20 mm — la més usada en obra: drenatges generals, formigons HA-25/HA-30, soleres drenants, capes filtrants sota solera. Equilibri òptim entre densitat, compactació i cabal de drenatge.
- Grava 20/40 mm — bases granulars de ferms, reblerts drenants en obres de sanejament, capes inferiors de bases compactades, escullera fina. Densitat compactada 1.700-1.800 kg/m³.
- Grava 40/80 mm — reblerts massius, drenatges de gran cabal, encadellats decoratius, base d'escullera. Aplicació típica en obres hidràuliques i obra civil de gran volum.
Graves per drenatge i filtres
El drenatge és una de les funcions tècniques més crítiques de les graves. Una mala elecció de granulometria o un contingut excessiu de fins pot colmatar el sistema de drenatge en pocs mesos, comprometent l'estabilitat de murs enterrats, soleres drenants i obres hidràuliques. Per garantir el funcionament del drenatge en el temps, convé demanar graves rentades amb baix contingut de fins (típicament <0,5%) i verificar la granulometria amb assajos de garbellat.

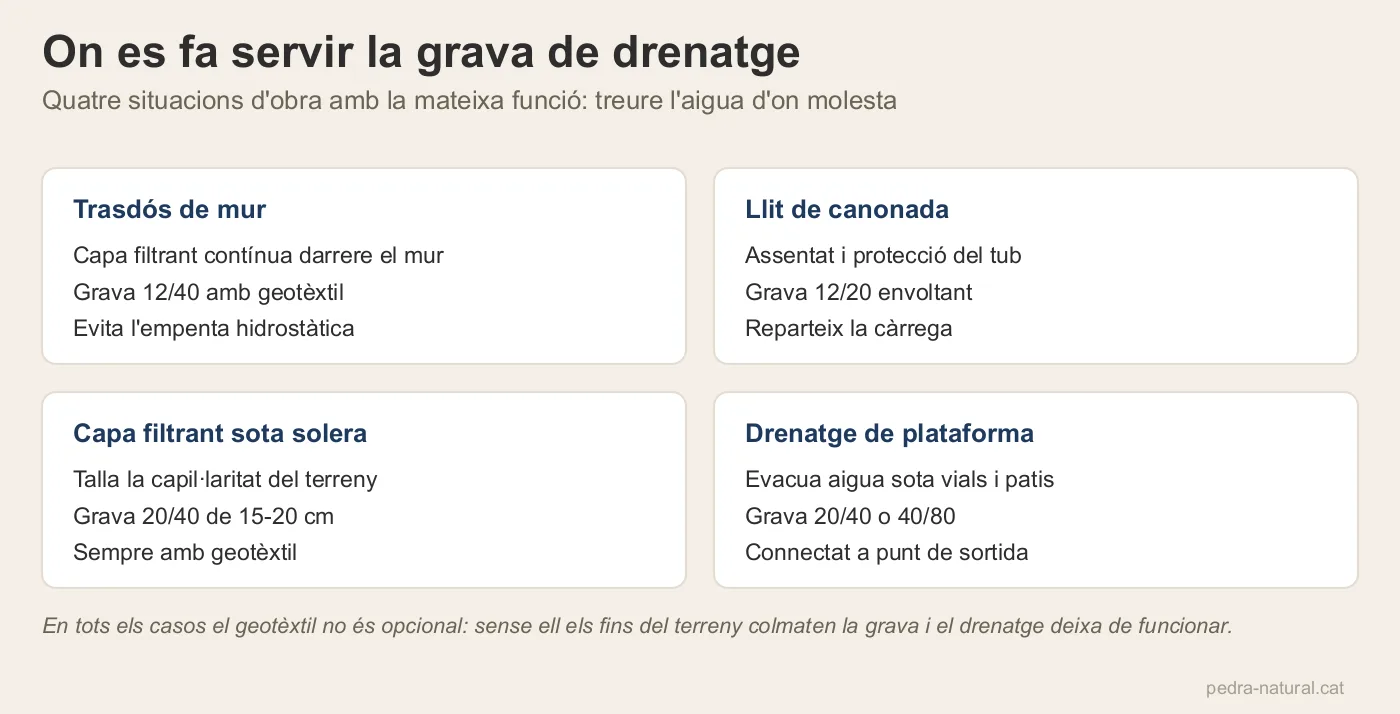

Aplicacions de drenatge amb grava: drenatge perimetral de murs enterrats (12/20 o 20/40 mm amb geotèxtil), drenatge vertical sota solera (6/12 mm amb geotèxtil de separació), capes filtrants en obres de sanejament (12/20 mm), encadellats decoratius drenants en jardí i àrees tècniques (20/40 o 40/80 mm), drenatges de cunetes i talussos en carreteres (12/20 mm).
Graves per formigons estructurals
En formigó estructural, l'àrid gruixut constitueix 40-50% del volum i condiciona la resistència, la durabilitat i el comportament del formigó. Rebem sol·licituds de pressupost de graves rentades i classificades segons UNE-EN 12620 amb declaració de prestacions quan se sol·licita al plec. Per formigons HA-25/HA-30 (resistència estàndard) s'utilitzen graves 4/20 o 12/20 mm amb sorra rentada 0/4. Per HA-35/HA-40 o aplicacions especials (autocompactant, bombejable, formigó vist) es preparen seleccions específiques amb corba granulomètrica controlada. La neteja de l'àrid i la compatibilitat àrid-ciment són els dos factors que més afecten al comportament final del formigó.
Graves per bases granulars i subbases
En ferms d'obra civil, les graves seleccionades s'utilitzen com a capa estructural intermèdia entre el terreny natural i el paviment final. La granulometria 20/40 mm és l'habitual per subbases drenants; la 40/80 mm per reblerts massius profunds en obres grans. La capa s'estén en tongades de 20-30 cm, es humiteja per assolir la humitat òptima i es compacta amb corró vibrant fins assolir la densitat de projecte. Per bases superiors amb funció portant es prefereix tot-u per la seva millor capacitat de compactació.
Aplicacions en obra civil i urbanització
- Drenatges perimetrals en murs enterrats, soleres i fonamentacions
- Soleres drenants en obres hidràuliques i aparcaments ecològics
- Formigons estructurals per edificació i obra civil
- Bases granulars i subbases per ferms de carretera i vialitat urbana
- Capes filtrants en sistemes de sanejament i depuració
- Llit de canonades i conduccions enterrades
- Reblerts drenants en obres de sanejament profundes
- Encadellats decoratius en jardí, àrees tècniques i places
- Àrids seleccionats per mescles bituminoses en pavimentació
Subministrament, transport i planificació
Les graves se subministren en diversos formats: sacs de 25 kg per reformes i volums petits, big-bags d'aproximadament 1 m³ per obres mitjanes, camió bolquet de 4-15 m³ per volums intermedis, banyera de 24-25 tones per obres grans. Per subministraments recurrents (urbanització pública, edificació residencial, obra civil) convé acordar amb el proveïdor i la direcció facultativa un calendari setmanal o quinzenal, que evita parades d'obra per falta de material i optimitza el cost logístic per tona servida.
En obres de gran volum (carreteres, parcs industrials, regeneracions urbanes) el pla de subministrament mensual amb estoc de seguretat en obra l'acorda el proveïdor amb l'obra. Per projectes en plec amb declaració de prestacions obligatòria, el proveïdor prepara la documentació específica del lot i aporta els assajos de granulometria i propietats físic-mecàniques requerides.
Dades per demanar pressupost
- Granulometria requerida (4/12, 6/12, 12/20, 20/40, 40/80 mm o a mida)
- Aplicació final (drenatge, formigó, base granular, capa filtrant, encadellat)
- Volum estimat en m³ o tones
- Terminis d'obra i ritme de subministrament previst
- Localització exacta i accessos disponibles per camió
- Si és per obra pública, número d'expedient i referència del plec
Preguntes freqüents
Quines granulometries de grava hi ha i per a què s'utilitza cadascuna?
Grava 4/12 mm: formigons estructurals, soleres tècniques, capes filtrants fines. Grava 6/12 mm: drenatges verticals, llit de canonades, formigons específics. Grava 12/20 mm: drenatges generals, formigons d'obra, soleres drenants. Grava 20/40 mm: bases granulars, reblerts drenants, capes inferiors de ferms. Grava 40/80 mm: reblerts massius, drenatges de gran cabal, encadellats. Sota comanda, els proveïdors preparen granulometries a mida per plecs específics.
Quina normativa compleixen les graves per construcció?
UNE-EN 12620 per àrids per formigó, UNE-EN 13242 per àrids per capes granulars i tractades amb conglomerants hidràulics, UNE-EN 13043 per mescles bituminoses, UNE-EN 13139 per morters. Marcatge CE obligatori per àrids que s'incorporin a obra. Sota sol·licitud, el proveïdor aporta la declaració de prestacions específica del lot subministrat.
Quantes tones hi ha en un metre cúbic de grava?
Aproximadament 1.500-1.700 kg/m³ en granel solt. Per graves més denses (basalt, granit) fins a 1.800 kg/m³. Compactada en obra assoleix 1.900-2.000 kg/m³. La densitat final depèn de granulometria, mineralogia i energia de compactació aplicada.
Quina és la diferència entre grava rentada i grava natural?
La grava rentada passa per un procés de cribatge i rentat que redueix el contingut de fins al mínim. És la recomanada per formigons estructurals (on els fins afecten la dosificació), drenatges tècnics (on colmatarien el filtre) i aplicacions on la neteja de l'àrid és crítica. La grava natural manté el contingut natural de fins i és més econòmica per usos generals (reblerts, bases, formigons de massa).
Quina grava utilitzar per drenatge?
Per drenatge vertical (parets enterrades, embornals) utilitzar grava 12/20 o 20/40 mm sense fins. Per drenatge horitzontal (capa filtrant sota solera) grava 6/12 o 12/20 mm rentada. Per drenatges de gran cabal i obres hidràuliques, grava 40/80 mm com a filtre massiu. La regla és: com més gran el cabal previst, major la mida d'àrid i menor el contingut de fins.
Quina grava es necessita per formigó estructural?
Per formigons de resistència estàndard (HA-25, HA-30): combinació grava 12/20 + sorra rentada 0/4 en proporció aproximada 60/40. Per alta resistència (HA-35, HA-40) o aplicacions especials: graves seleccionades amb corba granulomètrica controlada. La compatibilitat àrid-ciment i la neteja de l'àrid són crítiques per evitar segregació i pèrdua de resistència.
Es poden demanar graves per urbanització pública?
Sí. Rebem sol·licituds d'ajuntaments, diputacions i empreses constructores adjudicatàries i les derivem a proveïdors d'àrids que preparen l'oferta segons el plec del projecte, amb declaració de prestacions específica i planificació logística adaptada al ritme d'obra. Per volums grans, el calendari setmanal s'acorda amb la direcció facultativa.
