L'escullera és la solució tècnica per murs de contenció, estabilització de terrenys, defenses hidràuliques i obra civil que requereix massa, durabilitat i comportament estructural a llarg termini. Rebem sol·licituds de pressupost de blocs de pedra natural en diferents rangs de pes (200-4.000 kg) seleccionats segons el càlcul estructural del projecte.
Murs de contenció amb escullera
El mur d'escullera és un mur de gravetat: la seva estabilitat prové del pes propi del conjunt, no d'armadures ni ancoratges. Això li dóna tres avantatges davant altres sistemes de contenció: durabilitat sense manteniment (no hi ha corrosió d'armadures), integració paisatgística (la pedra natural envelleix bé) i comportament sísmic flexible (davant moviments del terreny es reacomoda sense trencar-se). Es fan servir en pendents residencials, vials rurals, urbanització en topografia complexa i rehabilitació paisatgística.
El projecte ha de definir alçada, geometria, tipus de bloc i drenatge posterior. La relació base/alçada habitual és 0,6-0,8 segons el pendent del terreny i l'empenta del reblert. Per alçades superiors a 4-5 metres es recomana disseny esglaonat o murs successius. L'assistència de l'enginyer estructural és imprescindible per al càlcul final.
Escullera per obra civil i hidràulica
En obra civil i obra hidràulica l'escullera resol problemes d'erosió, defenses i reforç. Aplicacions més habituals: defenses de riu i barranc (frenen l'energia de l'aigua), protecció d'espigons i costa (resistència a onatge i sals), protecció de pilars de pont (anti-socavació), reforç de talussos en carretera (estabilització), drenatges de gran cabal (escullera filtrant) i obres d'estabilització en zones geotècnicament sensibles.
Estabilització de terrenys i pendents
En projectes en pendent —habitatge unifamiliar en vessant, urbanització en topografia complexa, vial rural, rehabilitació de bancals— l'escullera estabilitza el terreny amb un material que s'integra paisatgísticament. Davant solucions amb formigó armat, l'escullera evita l'aspecte industrial i elimina problemes de manteniment per corrosió a llarg termini. És especialment adequada en zones de muntanya catalanes (Pirineus, Berguedà, Solsonès, Garrotxa) on la cultura constructiva tradicional ja treballava la pedra de gran format.

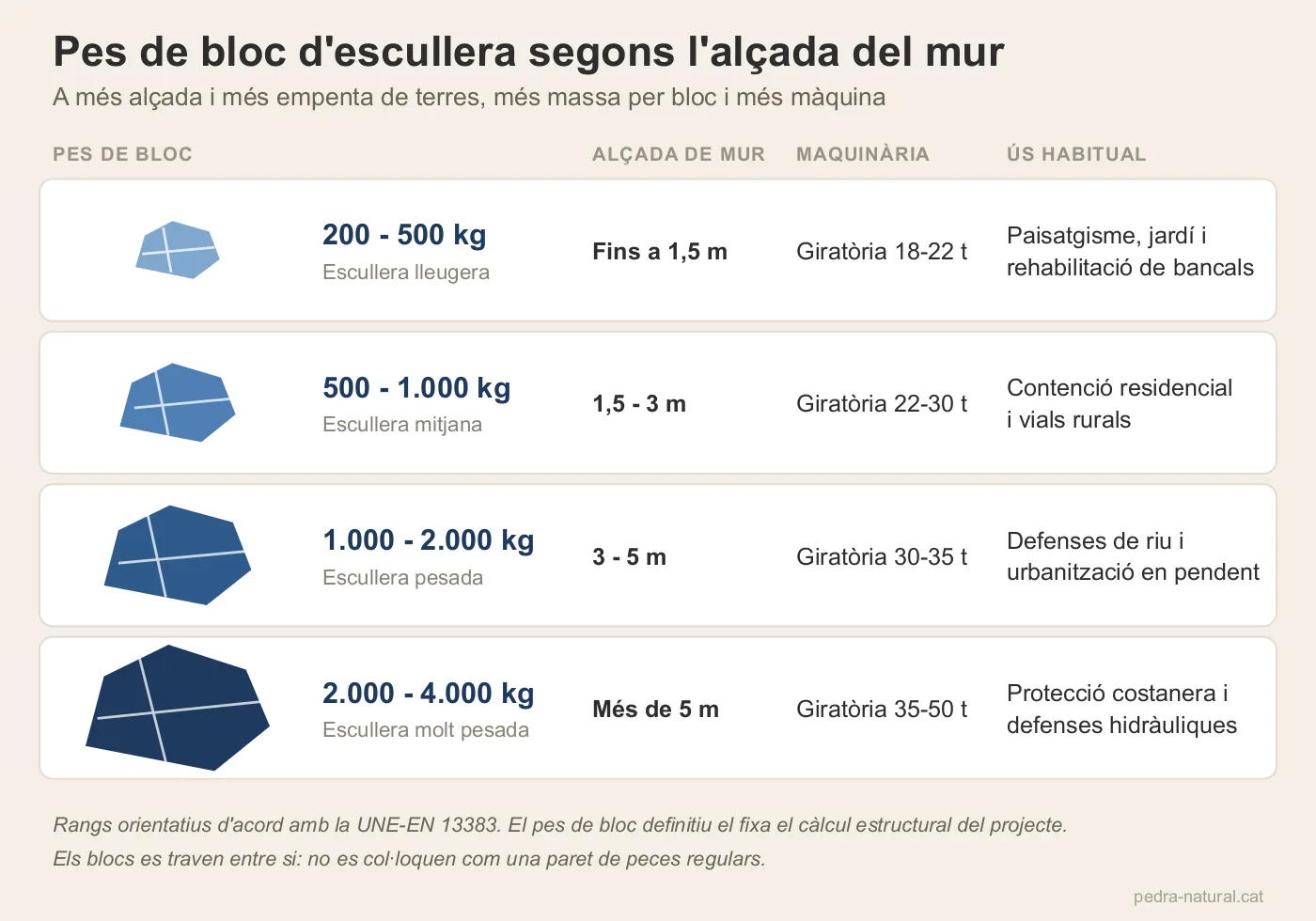

Pesos, formats i selecció de bloc
La selecció del pes de bloc depèn de l'alçada del mur, el tipus d'empenta i la geometria del projecte. Aquests són els rangs estàndard:
- Escullera lleugera (200-500 kg) — murs baixos fins a 1,5 m, paisatgisme, jardí, rehabilitació de bancals.
- Escullera mitjana (500-1.000 kg) — murs de 1,5-3 m, vials rurals, contenció residencial estàndard.
- Escullera pesada (1.000-2.000 kg) — murs de 3-5 m, defenses de riu, urbanització en pendent fort.
- Escullera molt pesada (2.000-4.000 kg) — protecció costanera, defenses hidràuliques exigents, murs de gran alçada, obra singular.

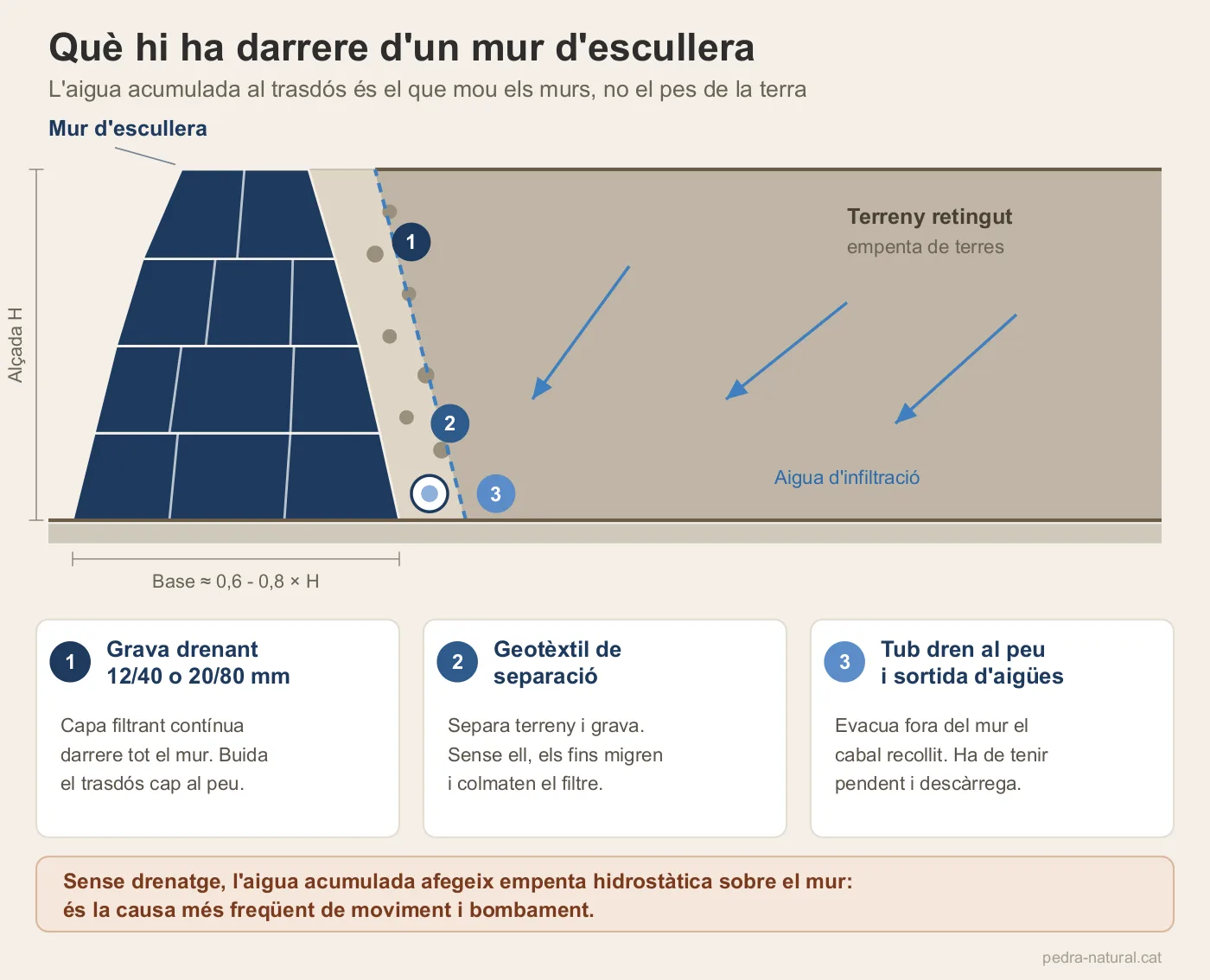

Drenatge i geotèxtil: claus tècniques
Un mur d'escullera ben projectat porta sempre tres elements darrere: una capa de grava drenant (12/40 o 20/80 mm), un geotèxtil de separació amb el terreny natural i, en murs alts o terrenys saturats, un drenatge perimetral al peu del mur connectat a sortida d'aigües. Sense aquests tres elements, l'aigua s'acumula darrere l'escullera i genera empentes hidrostàtiques que poden comprometre l'estabilitat. La inversió addicional és petita; el retorn en durabilitat és crític.
Maquinària, instal·lació i rendiment
La instal·lació d'escullera requereix excavadora amb pinça o cullera gran, operari amb experiència específica i planificació logística adaptada al pes dels blocs. Per blocs de 1.000-2.000 kg es treballa amb màquina de 22-30 tones; per blocs majors, màquines de 35-50 tones. El rendiment típic és de 30-80 m³ col·locats per dia segons mida de peça, complexitat geomètrica i ritme de subministrament. Convé acordar amb el proveïdor els lliuraments segons el ritme real d'obra per evitar parades i optimitzar la logística.
Subministrament d'escullera a Catalunya
Rebem sol·licituds d'escullera d'obra civil i projectes privats i les derivem a pedreres i proveïdors de les zones del Camp de Tarragona, Anoia i Catalunya Central. Per a volums grans, la planificació de càrregues l'acorda el proveïdor amb l'obra segons el ritme d'instal·lació: un cop la màquina està col·locant, no ha de parar per falta de material. El proveïdor adapta calendari i pes de bloc al càlcul aprovat per l'enginyer del projecte.

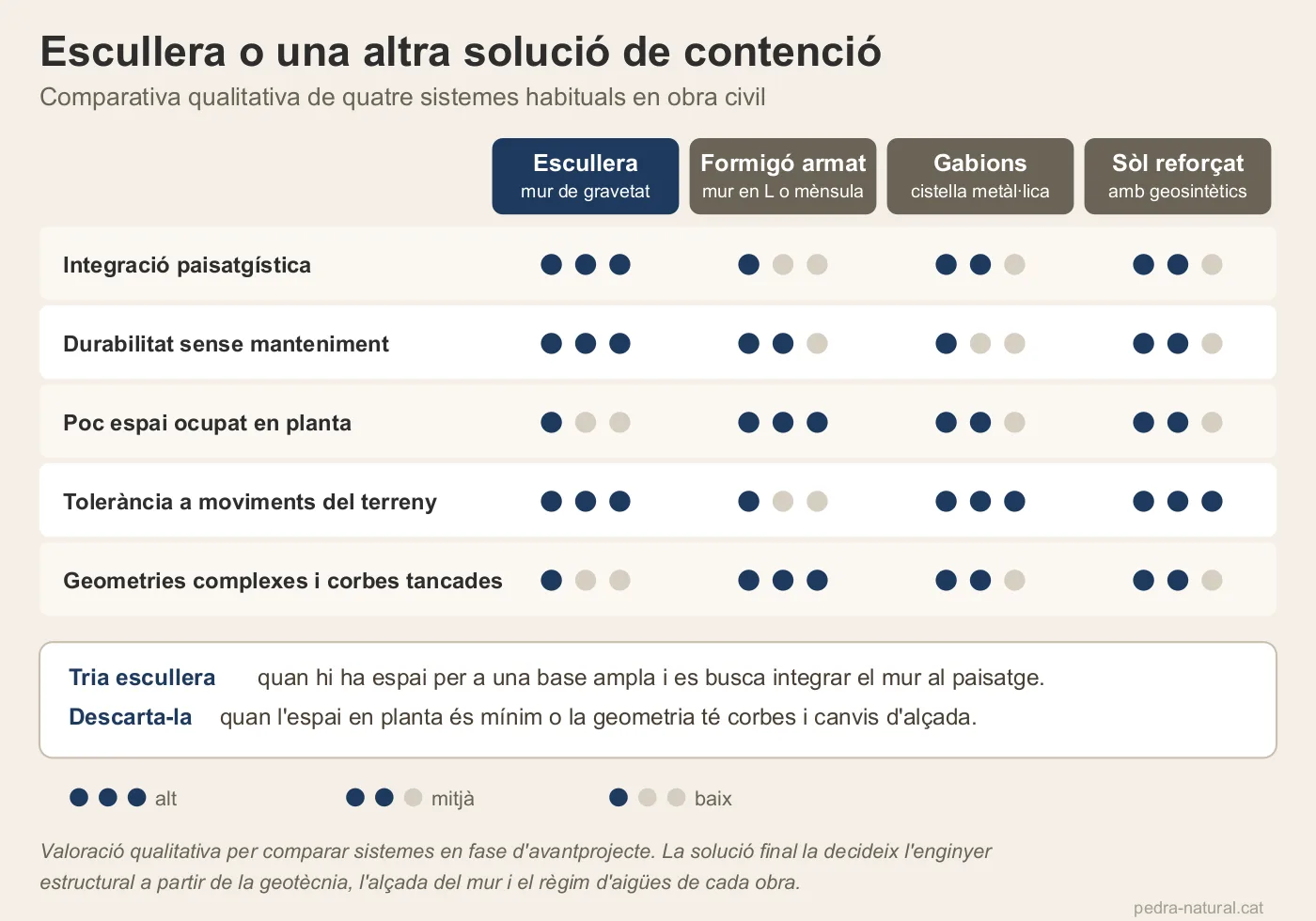

Quan utilitzar escullera davant altres solucions
L'escullera no és l'única solució per murs de contenció i obra civil. Existeixen alternatives (formigó armat, sòl reforçat amb geotèxtil, gabions, murs de terra armada) que poden ser preferibles segons context. Convé triar escullera quan: hi ha disponibilitat d'espai per a una base ampla (relació base/alçada 0,6-0,8), es busca integració paisatgística, el projecte exigeix durabilitat sense manteniment, hi ha risc sísmic (l'escullera reacomoda millor que sistemes rígids), el pressupost prioritza cost de material sobre cost de mà d'obra. Convé descartar escullera quan: l'espai és molt limitat (millor formigó armat), la geometria és molt complexa (corbes tancades, canvis d'alçada agressius), el càlcul estructural exigeix rigidesa extrema (millor mur de pantalla ancorat).
Càlcul i dimensionament de murs
El càlcul del mur d'escullera és responsabilitat de l'enginyer estructural del projecte. Les verificacions habituals: bolcat (el moment estabilitzador del pes propi ha de ser superior al moment bolcador de l'empenta del reblert), lliscament (la resistència al lliscament a la base ha de ser superior a l'empenta horitzontal), capacitat portant del terreny (les tensions sota el mur no han de superar la capacitat portant del sòl). Les dades de partida: pendent del terreny, tipus de reblert i la seva empenta activa, capacitat portant geotècnica del sòl, presència d'aigua subterrània, risc sísmic de la zona. La relació base/alçada habitual va de 0,6 a 0,8 segons pendent. Per alçades superiors a 4-5 m sol recomanar-se disseny esglaonat amb murs successius.
Aplicacions costaneres vs fluvials
L'escullera per aplicació costanera (espigons, defenses portuàries, regeneració de platja) i l'escullera per aplicació fluvial (defenses de riu, reforços hidràulics) tenen exigències tècniques diferents. La costanera està sotmesa a abrasió per onatge continu i agressió salina, cosa que exigeix propietats superiors: resistència al desgast per aigua salada (Magnesi Sulfat Test ≤ 18%), resistència a la fragmentació elevada (LA ≤ 30), baixa absorció d'aigua. La fluvial suporta cabals puntuals (avingudes) i abrasió per arrossegament de sediments, amb exigències tècniques una mica menys extremes però igualment verificades segons UNE-EN 13383. Rebem sol·licituds de pressupost de materials amb declaració de prestacions específica per cada ús.
Cobertura al Camp de Tarragona, Anoia i Catalunya Central
A cada zona derivem les sol·licituds a proveïdors amb planificació logística adaptada al tipus d'obra. Al Camp de Tarragona predominen l'obra costanera (Costa Daurada), les defenses marítimes i l'obra civil mediterrània. A l'Anoia, l'obra civil d'interior (Anoia, Solsonès, Vallès) i els projectes residencials en pendent. La Catalunya Central abasta tota la Catalunya Central, especialment obra hidràulica (defenses de Llobregat, Cardener, Ter), obra civil de muntanya (carreteres i camins rurals al Berguedà i Lluçanès) i murs de contenció en topografia residencial pirinenca. Per a volums grans (quilòmetres de defensa fluvial, regeneració costanera), el pla de subministrament setmanal l'acorda el proveïdor amb la pedrera i la constructora.
Dades que necessitem per derivar la teva sol·licitud
Perquè el proveïdor a qui derivem la teva sol·licitud pugui preparar l'oferta d'escullera, necessita aquesta informació tècnica mínima:
- Tipus d'aplicació (mur de contenció, defensa fluvial, escullera costanera, reforç de talús, anti-socavació).
- Pesos de bloc sol·licitats (200, 500, 1.000, 2.000, 4.000 kg) i/o rangs segons càlcul.
- Volum total estimat en m³ o tones.
- Geometria del mur (alçada, longitud, pendent, nombre de trams).
- Terminis d'obra i ritme de col·locació previst.
- Localització exacta i accessos per camió i excavadora pesada.
- Si és per obra pública, número d'expedient, plec i declaració de prestacions requerida.
Preguntes freqüents
Què és l'escullera i per a què s'utilitza?
L'escullera és pedra natural de gran format (blocs des de 200 kg fins a 4-5 tones) usada en obra civil per murs de contenció, estabilització de terrenys, defensa de lleres fluvials, protecció costanera i obres hidràuliques. La seva massa i disposició controlada absorbeixen empentes, frenen erosió i consoliden pendents amb un material durador i integrat al paisatge.
Quins pesos de bloc hi ha disponibles?
Els rangs estàndard són: escullera lleugera (200-500 kg), escullera mitjana (500-1.000 kg), escullera pesada (1.000-2.000 kg) i escullera molt pesada (2.000-4.000 kg). El pes se selecciona segons el càlcul estructural del projecte: murs baixos peatonals requereixen blocs més petits; defenses de riu o murs de gran alçada, blocs majors.
Quina normativa aplica a l'escullera?
UNE-EN 13383 estableix les especificacions per àrids per escullera (escullera per protecció d'obres hidràuliques, costaneres i altres). Defineix rangs granulomètrics, densitat mínima, resistència a la fragmentació, resistència a gelades i resistència al desgast per aigua salada. El marcatge CE és obligatori. El proveïdor aporta la declaració de prestacions específica del lot sota sol·licitud, segons plec del projecte.
Com es calcula un mur d'escullera?
Es considera un mur de gravetat: l'estabilitat l'aporta el pes propi del conjunt. El càlcul verifica bolcat, lliscament i capacitat portant del terreny. Generalment es treballa amb relacions base/alçada de 0,6-0,8 segons pendent i empenta. El projecte ha de definir tipus de bloc, granulometria de reblert, drenatge posterior i geometria exacta. L'assistència tècnica de l'enginyer és imprescindible.
Quina maquinària es necessita per col·locar escullera?
Excavadora amb pinça o cullera de gran format (mínim 22-30 tones per blocs mitjans, 35-50 tones per blocs pesats). L'operari maquinista ha de tenir experiència específica en escullera per travar correctament els blocs. La velocitat d'avanç és lenta però constant, típicament 30-80 m³/dia segons mida de peça i complexitat geomètrica.
Quina és la diferència entre escullera i mur de gabions?
L'escullera és bloc de pedra natural de gran format col·locat a l'aire lliure. Els gabions són cistells metàl·lics (malla galvanitzada o tipus Maccaferri) reblerts amb pedra menor. L'escullera té major durabilitat estètica i estructural, però exigeix més material i maquinària pesada. Els gabions són més econòmics i ràpids però la malla té vida útil limitada i aspecte més industrial.
L'escullera necessita drenatge darrere?
Sí. El drenatge posterior és crític perquè el mur funcioni. S'executa amb grava 12/40 o 20/80 mm com a capa filtrant, geotèxtil de separació amb el terreny i, en casos exigents, drenatge perimetral al peu del mur. Sense drenatge correcte, l'aigua acumulada genera empentes hidrostàtiques que poden comprometre l'estabilitat.
