Quina granulometria de grava va millor per drenatge vertical?
Per drenatges verticals perimetrals (murs enterrats, embornals profunds) es fan servir graves 12/20 o 20/40 mm sense fins. L'absència de fins garanteix que l'aigua passa lliurement sense colmatar el filtre. Per drenatges de gran cabal (obres hidràuliques, encanalaments) la 40/80 mm actua com a filtre massiu.
I per una capa filtrant sota solera?
Per capes filtrants sota solera o sota paviment drenant, graves 6/12 o 12/20 mm rentades. Es complementen amb un geotèxtil de separació entre la grava i el terreny natural per evitar la migració de fins argilosos cap al filtre, que en pocs anys inutilitzaria el drenatge.
És necessari un geotèxtil?
Sí, en la majoria d'aplicacions. El geotèxtil separa el filtre granular del terreny natural i evita que els fins del terreny migrin amb l'aigua cap als buits de la grava. Sense geotèxtil, el filtre es colmata en pocs mesos i deixa de drenar. La inversió en geotèxtil és petita comparada amb la durabilitat guanyada.
Les graves per drenatge han de ser rentades?
En aplicacions tècniques exigents, sí. La grava rentada té un contingut de fins típicament <0,5%, cosa que garanteix el funcionament del drenatge a llarg termini. Per drenatges secundaris o aplicacions menys exigents es poden utilitzar graves naturals si el contingut natural de fins és baix.
El drenatge és una de les funcions tècniques més crítiques en obra civil i construcció. Una mala elecció de grava pot colmatar un sistema de drenatge en pocs mesos, comprometent l'estabilitat de murs, soleres, plataformes i obres hidràuliques. Aquesta guia explica quina granulometria utilitzar segons el tipus de drenatge i per què.
Com funciona un drenatge granular
Un drenatge granular consisteix en una capa de grava que actua com a filtre i conducte de l'aigua: l'aigua entra pels buits entre partícules, circula pels camins de menor resistència i surt per una conducció inferior connectada a sortida. Perquè el sistema funcioni durant anys, les partícules de grava han de tenir buits suficients (granulometria adequada) i mantenir-se netes (sense fins argilosos que puguin migrar i colmatar). Quan es dissenya malament qualsevol dels dos paràmetres, el drenatge deixa de funcionar i els problemes es manifesten tard i cars: humitats en murs, assentaments en solera, erosió del terreny al voltant de l'obra.
Granulometria segons tipus de drenatge

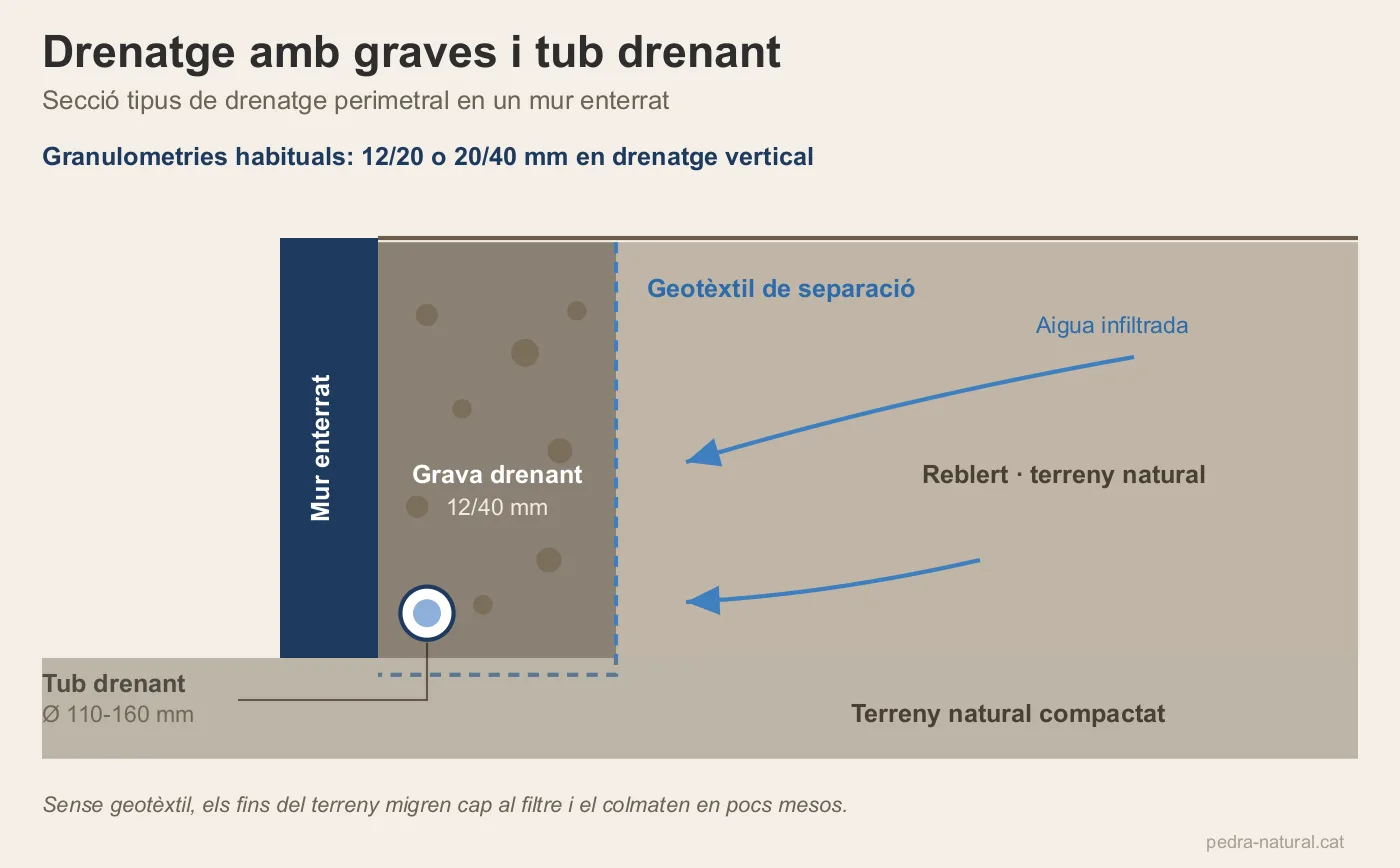

- Drenatge vertical perimetral (murs enterrats) — Grava 12/20 o 20/40 mm sense fins. Gruix 20-30 cm en contacte amb el mur, separació amb geotèxtil del terreny natural.
- Capa filtrant sota solera o paviment — Grava 6/12 o 12/20 mm rentada. Gruix 10-15 cm. Geotèxtil obligatori entre solera i filtre, i entre filtre i terreny.
- Drenatge de gran cabal (obres hidràuliques) — Grava 40/80 mm com a filtre massiu. Combinat amb escullera fina aigües amunt en defenses fluvials.
- Drenatge de cuneta i talussos en carretera — Grava 12/20 mm amb geotèxtil. Gruix variable segons plec del projecte.
- Aparcaments ecològics i zones drenants — Grava 12/20 rentada com a base + capa decorativa 25/40 mm. Permet infiltració de l'aigua i redueix escolament.
Per què els fins arruïnen un drenatge
Els fins argilosos (partícules <0,063 mm) són l'enemic número u de qualsevol sistema de drenatge. Quan plou, l'aigua arrossega els fins del terreny cap als buits de la grava. Capa rere capa, els fins s'acumulen als espais entre partícules i bloquegen els camins de circulació de l'aigua. El procés s'anomena colmatació i pot inutilitzar un drenatge en pocs mesos si no s'ha protegit amb geotèxtil. Per evitar-ho: utilitzar graves rentades amb baix contingut natural de fins, instal·lar geotèxtil de separació entre el filtre i el terreny, i dissenyar la secció amb suficient gruix per tolerar certa colmatació gradual.
Geotèxtil: tipus i selecció
El geotèxtil per drenatge ha de combinar dues funcions: filtració (deixa passar aigua però reté partícules fines) i separació (impedeix la migració del terreny cap al filtre). Els geotèxtils no teixits de fibra contínua són els més usats en drenatge. L'elecció depèn de la granulometria del terreny i de la pressió hidrostàtica prevista. Per obres petites, geotèxtil estàndard de 150-200 g/m² és suficient; per obres grans amb pressions elevades o terrenys argilosos, geotèxtils més densos de 300-400 g/m². Coordinem amb direcció facultativa l'elecció del geotèxtil juntament amb la grava de filtre.
Aplicacions habituals de graves drenants
- Drenatges perimetrals de murs enterrats en soterranis i fonamentacions
- Capes filtrants sota soleres tècniques i paviments drenants
- Drenatges verticals en talussos i murs de contenció
- Pous d'infiltració i dipòsits de tempesta
- Encadellats drenants en jardí i àrees tècniques
- Capes drenants en aparcaments ecològics
- Filtres granulars en obres hidràuliques
Quan demanar assessorament tècnic
En obres on el drenatge és crític (murs enterrats de gran alçada, soleres de naus industrials, defenses hidràuliques) convé definir la secció de drenatge amb la direcció facultativa abans d'iniciar l'obra. Granulometria de la grava, tipus de geotèxtil, gruix de la capa, connexió a sortida i previsió de manteniment són decisions que es prenen millor en projecte que en obra. Assessorem l'estudi o el cap d'obra sobre la combinació d'àrids adequada per a cada cas, i aportem materials amb declaració de prestacions quan el plec ho requereix.
Casos reals de drenatge tècnic
Cinc situacions on l'elecció de grava és crítica: drenatge perimetral de murs enterrats de gran alçada (més de 4 m), on la pressió hidrostàtica pot comprometre el mur si la secció drenant no funciona; soleres drenants en naus industrials amb risc de filtració per nivell freàtic alt; capes filtrants sota paviments drenants en aparcaments ecològics i places amb criteris SUDS; drenatges de gran cabal en obres hidràuliques (assuts, canals, encanalaments); i drenatges en talussos de carretera on la inestabilitat per aigua infiltrada és un dels principals modes de fallada. En tots els casos, granulometria adequada i geotèxtil són condició necessària.
Errors que arruïnen un drenatge
Els més cars perquè només es detecten després de mesos de servei: utilitzar grava no rentada amb excés de fins (colmatació ràpida), saltar el geotèxtil de separació amb el terreny (migració de fins argilosos), triar granulometria massa petita per al cabal previst (saturació), no connectar el drenatge a sortida controlada (acumulació interna), gruixos insuficients que perden capacitat amb compactació natural, i juntes mal segellades en paviments drenants (entrada de fins per superfície). La inversió inicial en secció de drenatge correcta és molt petita comparada amb la reparació posterior.
Quan convé assessorament
En projectes on el drenatge és crític (murs de gran alçada, soleres industrials amb freàtic alt, obres hidràuliques, urbanització amb criteris SUDS) convé definir la secció amb la direcció facultativa abans d'iniciar l'obra. Granulometria de la grava, gruix de capa, tipus de geotèxtil, connexió a sortida i previsió de manteniment són decisions que es prenen millor en projecte que en obra. Assessorem l'estudi o l'enginyer sobre la combinació d'àrids adequada per a cada cas, i aportem materials rentats amb declaració de prestacions quan el plec ho requereix.
