Preguntes freqüents
Quins àrids cobreix el PG-3 en obres de carretera?
El PG-3 (Plec de Prescripcions Tècniques Generals per a Obres de Carreteres i Ponts) regula àrids per capes granulars (tot-u), mescles bituminoses, formigons hidràulics i escullera de protecció. Cada article del PG-3 estableix granulometries, propietats físic-mecàniques i mètodes d'assaig. Per obres de l'Estat i xarxa estatal és d'aplicació obligatòria.
Quines propietats tècniques s'exigeixen a un àrid per obra civil?
Les principals: granulometria segons plec (corba contínua), índex de lloses (forma de partícules), Los Ángeles (resistència a fragmentació), equivalent de sorra (neteja), Atterberg (plasticitat), Proctor Modificat (densitat màxima), i resistència a gelades per obres a l'interior i muntanya. Cada propietat es verifica amb assajos específics segons UNE-EN.
Quina diferència hi ha entre obra civil i obra urbana?
L'obra civil (carreteres, ponts, defenses hidràuliques, plataformes industrials) prioritza capacitat portant, durabilitat estructural i compliment estricte del plec. L'obra urbana (urbanització, edificació, espais cívics) combina exigència tècnica amb valor estètic i coordinació logística més complexa. Els àrids poden ser similars però les exigències documentals i de control són diferents.
Com es controla la qualitat de l'àrid en obra civil?
Mitjançant assajos per trams o per nombre de m² servits, segons plec. Els habituals: granulometria in situ, Proctor de control, placa de càrrega (Ev2 mínim segons ús), densímetre nuclear, assaig d'equivalent de sorra. La declaració de prestacions acompanya cada lot subministrat, amb identificació de l'origen i els resultats d'assaig.
Les obres civils de gran volum (carreteres, autopistes, ponts, defenses hidràuliques, plataformes industrials) consumeixen àrids en grans quantitats i amb exigències tècniques estrictes. Aquesta guia repassa les quatre famílies d'àrids per obra civil i la normativa aplicable.

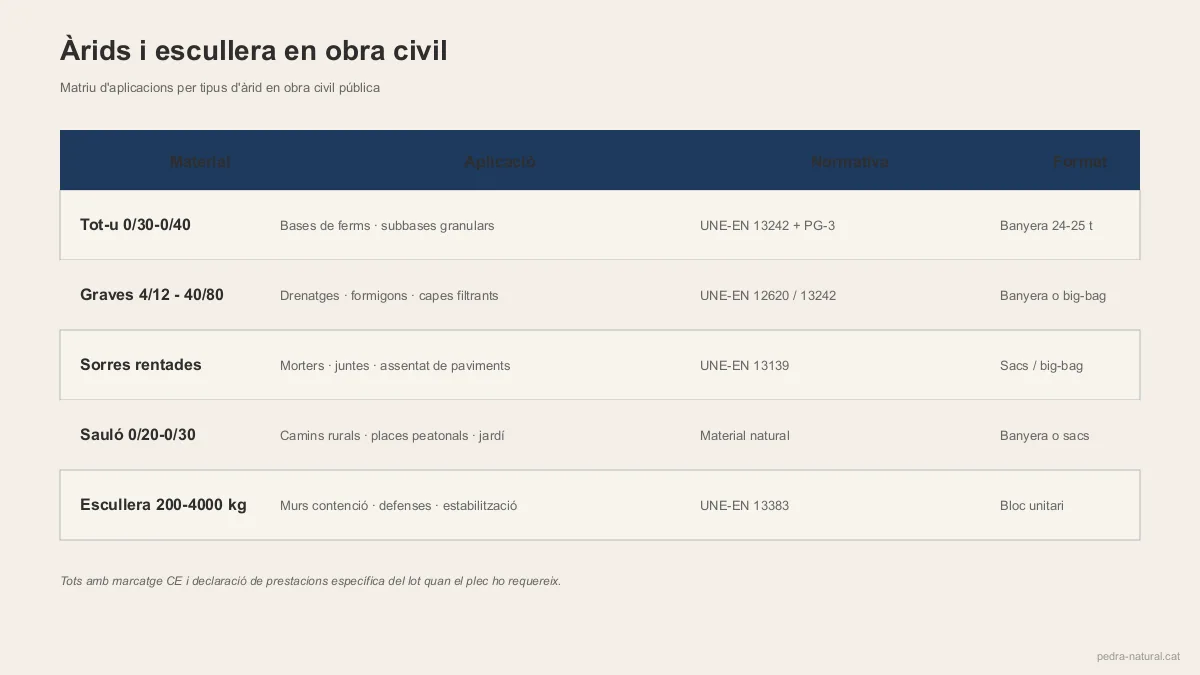

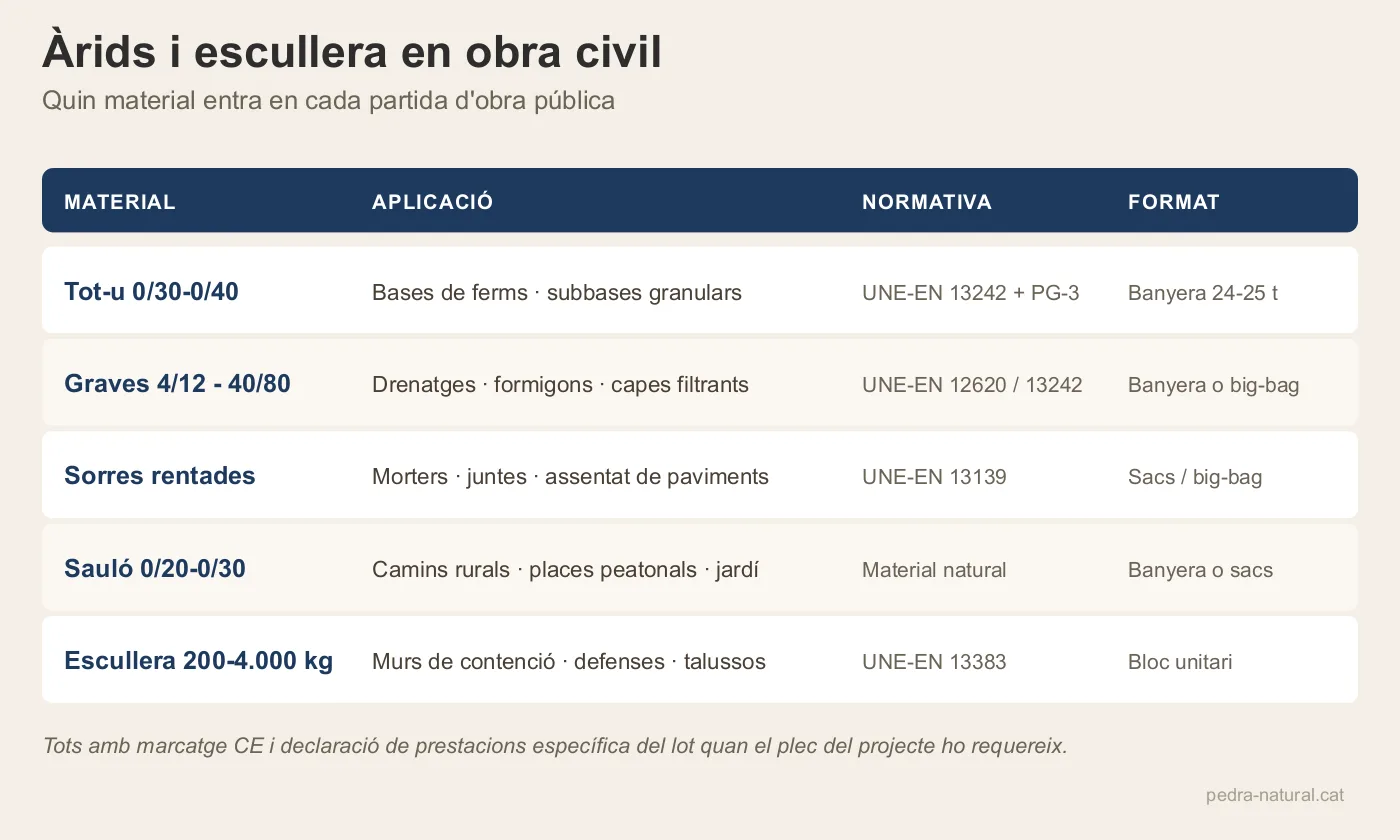

Quatre famílies per obra civil
- Tot-u artificial — Bases granulars, subbases de ferms, plataformes industrials. Corba granulomètrica controlada segons UNE-EN 13242 + PG-3.
- Graves seleccionades — Drenatges, capes filtrants, formigons estructurals, mescles bituminoses. Granulometries 4/12 a 40/80 segons ús.
- Sorres rentades — Formigons, morters, juntes de paviment. Baix contingut de fins i mineralogia controlada.
- Escullera per protecció — Defenses fluvials, costaneres, reforços de talús, murs de contenció. Blocs 200-4.000 kg segons UNE-EN 13383.
Aplicacions tècniques en obra civil
Cada tipus d'obra civil té exigències específiques. En carreteres i autopistes, les capes estructurals (subbase, base) consumeixen tot-u 0/30 o 0/40 amb compactació al Proctor Modificat i control mitjançant placa de càrrega (Ev2 ≥ 100-120 MPa). En ponts i obres hidràuliques, els formigons estructurals requereixen àrids rentats amb declaració de prestacions específica. En defenses fluvials i costaneres, l'escullera se selecciona per pes de bloc segons el càlcul de l'enginyer hidràulic, amb assajos de resistència a la fragmentació i al desgast per aigua salada. En plataformes industrials i logístiques, el dimensionament depèn de les càrregues previstes.
Normativa de referència (PG-3 i UNE-EN)
El marc normatiu d'àrids per obra civil pública combina:
- UNE-EN 13242 — Àrids per capes granulars i tractades amb conglomerants hidràulics.
- UNE-EN 12620 — Àrids per formigó estructural.
- UNE-EN 13043 — Àrids per mescles bituminoses i tractaments superficials.
- UNE-EN 13139 — Àrids per morters.
- UNE-EN 13383 — Escullera (classes LMA i HMA segons pes).
- PG-3 — Plec de Prescripcions Tècniques Generals per a Obres de Carreteres i Ponts.
- Marcatge CE — Obligatori per tots els àrids incorporats a obra.
Control de qualitat i declaració de prestacions
Per a cada lot subministrat a obra civil pública aportem declaració de prestacions amb la identificació de l'origen, la conformitat amb la norma aplicable i els resultats d'assajos rellevants. Els assajos habituals: granulometria per garbellat, índex CBR (capacitat portant), Los Ángeles (resistència al desgast), Atterberg (plasticitat de fins), equivalent de sorra (neteja), Proctor Modificat (densitat màxima), absorció d'aigua, resistència a gelades. Coordinem amb direcció facultativa el calendari de mostreig i els assajos de control en obra.
Logística per obra civil de gran volum
Les obres civils de gran volum (quilòmetres de carretera, defenses fluvials, plataformes industrials) consumeixen milers de tones en terminis comprimits. La logística és tan important com el material: parades per falta de subministrament generen sobrecosts molt elevats (mà d'obra parada, maquinària sense ús, retards en terminis). Per obres grans establim calendari setmanal amb cap d'obra, pla mensual amb estoc de seguretat i coordinació específica per trams crítics. La capacitat logística és un dels senyals que diferencia un proveïdor B2B d'obra civil d'un proveïdor de catàleg.
Casos típics en obra civil pública
Les cinc aplicacions que generen més volum d'àrids en obra civil pública són: bases granulars en carreteres i autopistes (tot-u 0/30 amb compactació al Proctor Modificat, gruixos 25-35 cm), defenses fluvials i hidràuliques (escullera per blocs 1.000-4.000 kg amb declaració de prestacions segons UNE-EN 13383), plataformes industrials i logístiques (tot-u 0/40 amb verificació de Ev2 mitjançant placa de càrrega), drenatges tècnics en obres hidràuliques (graves seleccionades amb baix contingut de fins), i mescles bituminoses per capes de rodadura (àrids segons UNE-EN 13043 amb coeficient de poliment PSV controlat). Cada cas requereix documentació específica del lot subministrat.
Errors freqüents en obra civil amb àrids
Els més cars: utilitzar tot-u natural (ZN) en lloc d'artificial (ZA) en plataformes industrials (no assoleix Ev2 de plec), saltar assajos Proctor de control en obra i assumir densitat per nombre de passades (densitat real pot quedar 5-10% per sota), tongades molt gruixudes (corró no arriba al fons), humectació deficient (compactació màxima impossible), utilitzar grava rentada en lloc de tot-u en bases (sense fins no compacta), triar escullera amb resistència a fragmentació insuficient per defensa costanera (degradació ràpida per sals), i no aportar declaració de prestacions específica del lot en obra pública (rebuig del material en recepció).
Coordinació amb direcció facultativa
En obra civil pública la coordinació logística i documental amb direcció facultativa és tan important com el material. Establim a l'inici: calendari de mostreig, assajos de control previstos, declaració de prestacions per lot, planificació de càrregues segons ritme d'obra, estoc de seguretat per evitar parades, i protocol d'incidències en cas de no conformitat. Per trams llargs de carretera o defenses fluvials, pla de subministrament mensual amb direcció. La capacitat logística i documental és un dels senyals que diferencia un proveïdor B2B d'obra civil d'un proveïdor general.
