Preguntes freqüents
Quin pes de bloc necessito per al meu mur d'escullera?
Com a referència: murs baixos peatonals fins a 1,5 m, blocs 200-500 kg. Murs estàndard 1,5-3 m, blocs 500-1.000 kg. Murs alts en pendent 3-5 m, blocs 1.000-2.000 kg. Murs de gran alçada o defenses hidràuliques, blocs 2.000-4.000 kg. La selecció final la realitza l'enginyer estructural segons càlcul geotècnic, empenta del reblert i zona sísmica.
Com es calcula la base del mur?
Un mur d'escullera funciona com a mur de gravetat: l'estabilitat l'aporta el pes propi. La relació base/alçada habitual és 0,6-0,8 segons pendent del terreny i empenta activa. Per murs de 3 m d'alçada, base d'1,8-2,4 m. El càlcul verifica bolcat (moment estabilitzador > bolcador), lliscament (resistència friccional > empenta horitzontal) i capacitat portant del terreny (tensió transmesa < admissible).
És obligatori el drenatge darrere del mur?
Sí, sense excepció. Tres elements imprescindibles: capa de grava drenant (12/40 o 20/80 mm) entre escullera i terreny natural, geotèxtil de separació que evita migració de fins, drenatge perimetral al peu del mur connectat a sortida. Sense aquests elements l'aigua s'acumula darrere l'escullera i genera empentes hidrostàtiques que comprometen l'estabilitat estructural.
Quina maquinària es necessita per instal·lar un mur d'escullera?
Excavadora amb pinça o cullera gran segons pes de bloc. Per 200-1.000 kg: màquina de 18-22 tones. Per 1.000-2.000 kg: 22-30 tones. Per 2.000-4.000 kg: 35-50 tones amb pinça hidràulica especialitzada. L'operari ha de tenir experiència específica en escullera per travar correctament els blocs. Rendiment típic: 30-80 m³/dia segons mida i geometria.
El mur de contenció amb escullera és la solució tècnica clàssica per estabilitzar terrenys en pendent, contenir empentes de terra i resoldre topografies complexes amb un material durable, integrat al paisatge i de manteniment mínim. Aquesta guia repassa els criteris de càlcul, els pesos de bloc, el drenatge obligatori i la maquinària necessària.
Com funciona un mur de gravetat
El mur d'escullera és un mur de gravetat: la seva estabilitat prové del pes propi del conjunt, no d'armadures ni ancoratges externs. Això li dóna tres avantatges davant sistemes rígids (formigó armat): durabilitat sense manteniment (sense corrosió d'armadures), integració paisatgística (la pedra envelleix bé) i comportament sísmic flexible (davant moviments del terreny es reacomoda sense trencar-se). El càlcul verifica que el pes propi del mur genera moment estabilitzador suficient per superar el moment bolcador de l'empenta del reblert, i que la resistència al lliscament a la base supera l'empenta horitzontal.

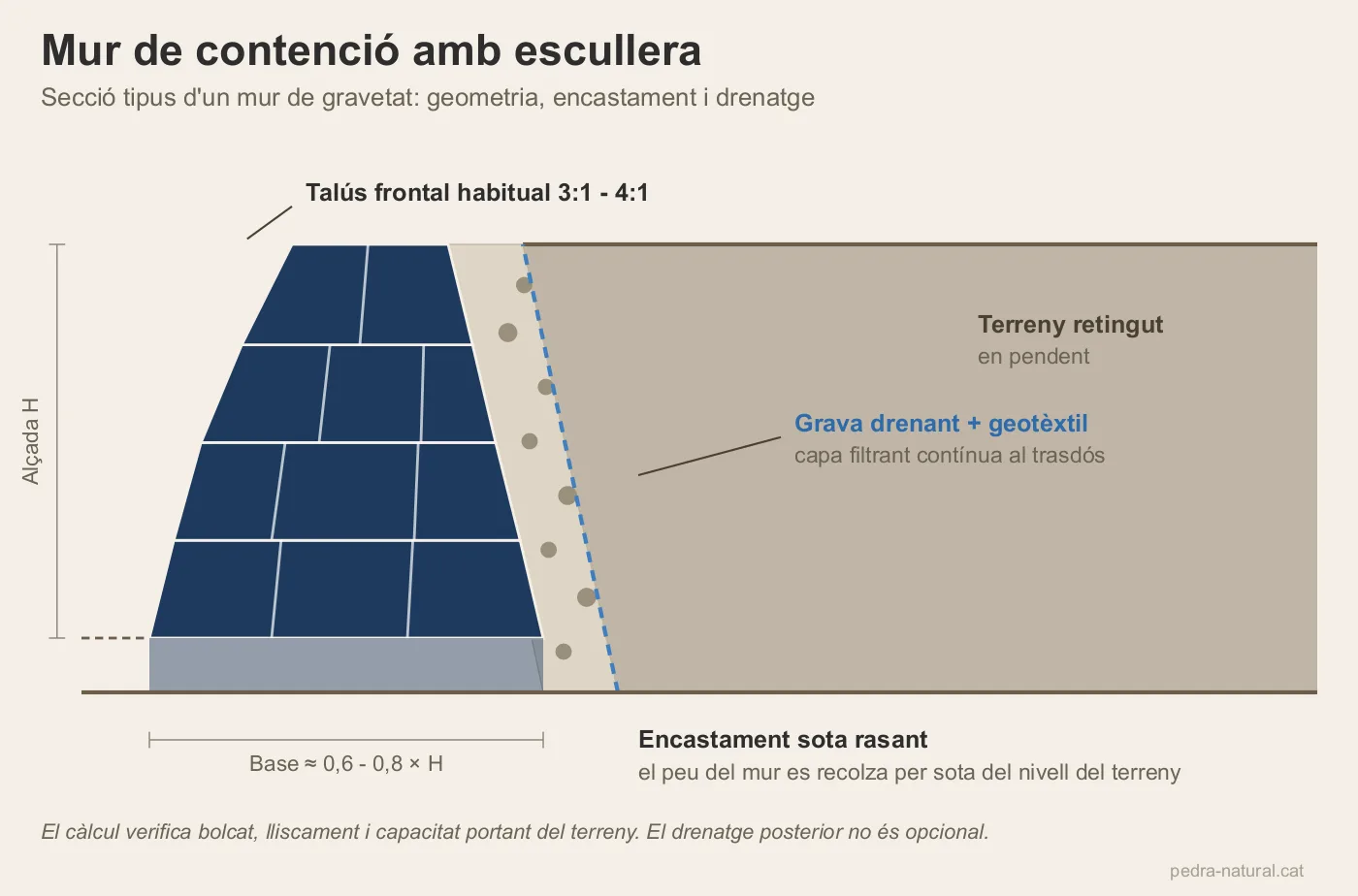

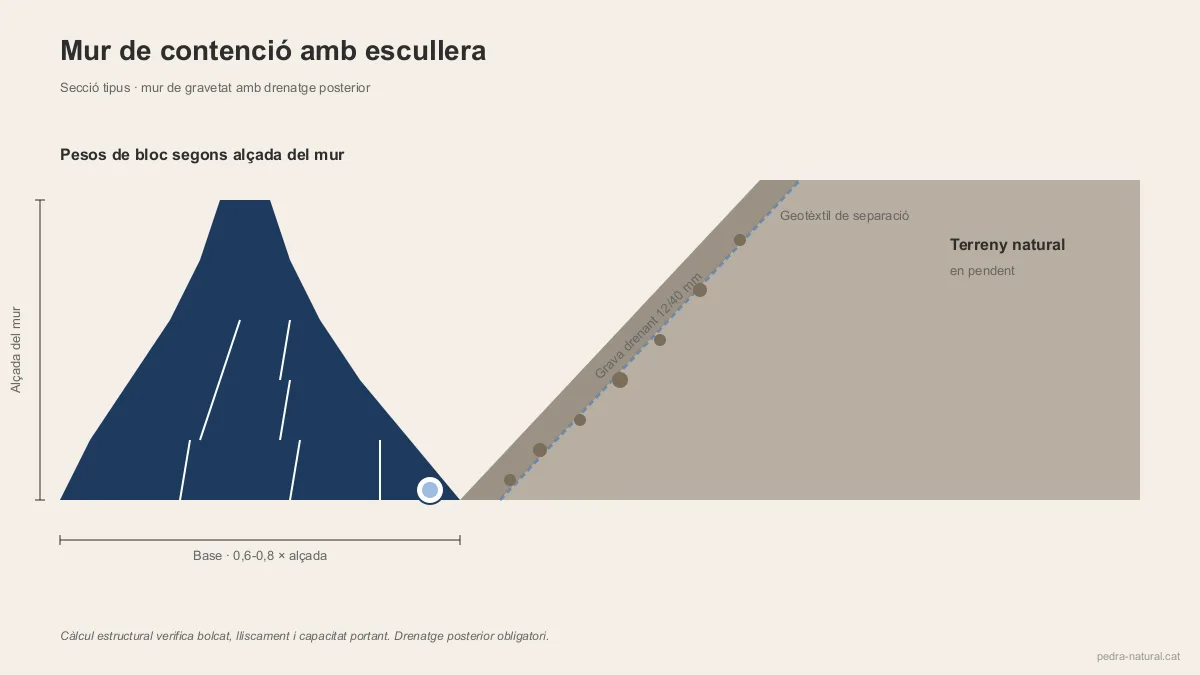

Dimensionament: relació base/alçada
La relació base/alçada és el paràmetre geomètric clau. Per murs d'escullera en terreny estàndard, valors habituals 0,6-0,8 segons pendent del reblert i característiques del sòl. Exemples: mur de 2 m amb base 1,4 m (relació 0,7), mur de 4 m amb base 2,8 m (relació 0,7). Per alçades superiors a 5 m sol recomanar-se disseny esglaonat amb murs successius en lloc d'un únic mur alt: redueix l'empenta i facilita el drenatge. El càlcul final el realitza l'enginyer estructural amb dades geotècniques del projecte.
Drenatge i geotèxtil: el factor crític
Sense drenatge correcte darrere del mur, l'aigua s'acumula i genera empentes hidrostàtiques que poden duplicar les càrregues previstes en càlcul. Tres elements imprescindibles: capa de grava drenant (12/40 o 20/80 mm) en contacte amb l'escullera, geotèxtil de separació que evita migració de fins del terreny, drenatge perimetral al peu del mur connectat a sortida d'aigües. La inversió en aquests tres elements és petita respecte al cost total del mur; el retorn en durabilitat és crític. En obres grans es complementa amb drenatges verticals interns cada certa longitud.
Selecció de pesos de bloc
- 200-500 kg — Murs baixos peatonals (fins a 1,5 m), paisatgisme, jardí, rehabilitació de bancals agrícoles.
- 500-1.000 kg — Murs estàndard d'1,5-3 m, vials rurals, contenció residencial.
- 1.000-2.000 kg — Murs alts 3-5 m, defenses de riu, urbanització en pendent fort.
- 2.000-4.000 kg — Protecció costanera, defenses hidràuliques exigents, murs singulars.
Errors freqüents a evitar
- Geometria sense càlcul estructural: la relació base/alçada s'ha de verificar amb dades geotècniques.
- Saltar-se el drenatge posterior: principal causa de fallades a mig termini.
- Pesos de bloc insuficients: el mur funciona inicialment però falla amb càrregues extraordinàries.
- Maquinària infradimensionada: blocs mal travats generen zones febles que comprometen el conjunt.
- Operari sense experiència: la col·locació d'escullera és un ofici específic que requereix formació.
Aplicacions més recurrents
Les aplicacions més sol·licitades per murs de contenció amb escullera són: habitatge unifamiliar en pendent (murs perimetrals de parcel·la i bancals en zones residencials de muntanya catalana), urbanització pública en topografia variable (murs de contenció repetitius en parcs urbans i vials secundaris), defenses de riu i barranc (Llobregat, Cardener, Ter, Ebre, Francolí), reforç de talussos en carreteres secundàries i comarcals, i restauració de bancals agrícoles tradicionals en vinyes i finques rurals. Cada cas té exigències geomètriques i de càlcul específiques que l'enginyer estructural dimensiona segons plec.
Logística i planificació de l'obra
La logística d'un mur d'escullera condiciona el ritme d'instal·lació. Els pesos de bloc exigeixen càrregues en banyera de 24-25 tones per viatge i maquinària pesada en obra. La planificació habitual: càrregues setmanals sincronitzades amb el rendiment de l'excavadora (30-80 m³/dia segons mida de peça), estoc mínim en obra per no parar la màquina, i coordinació amb direcció facultativa per verificació geomètrica per trams. Per murs llargs en defenses fluvials es treballa amb dues màquines en paral·lel i subministrament recurrent. Acompanyem el cap d'obra des de l'inici per evitar parades costoses.
Verificació documental per obra pública
En obra pública tota escullera incorporada al mur requereix documentació específica: marcatge CE obligatori, declaració de prestacions segons UNE-EN 13383 (classe LMA o HMA segons pes), assajos de resistència a la fragmentació (Los Ángeles, MDE), absorció d'aigua, resistència a gelades i, en aplicacions costaneres, resistència al desgast per aigua salada (test del sulfat de magnesi). Aportem tota aquesta documentació amb cada lot subministrat, identificant origen, data i resultats. Coordinem amb direcció facultativa el calendari de mostreig i els assajos de control en obra perquè el termini administratiu no retardi l'execució.
