Preguntas frecuentes
¿Qué peso de bloque necesito para mi muro de escollera?
Como referencia: muros bajos peatonales hasta 1,5 m, bloques 200-500 kg. Muros estándar 1,5-3 m, bloques 500-1.000 kg. Muros altos en pendiente 3-5 m, bloques 1.000-2.000 kg. Muros de gran altura o defensas hidráulicas, bloques 2.000-4.000 kg. La selección final la realiza el ingeniero estructural según cálculo geotécnico, empuje del relleno y zona sísmica.
¿Cómo se calcula la base del muro?
Un muro de escollera funciona como muro de gravedad: la estabilidad la aporta el peso propio. La relación base/altura habitual es 0,6-0,8 según pendiente del terreno y empuje activo. Para muros de 3 m de altura, base de 1,8-2,4 m. El cálculo verifica vuelco (momento estabilizador > volcador), deslizamiento (resistencia friccional > empuje horizontal) y capacidad portante del terreno (tensión transmitida < admisible).
¿Es obligatorio el drenaje detrás del muro?
Sí, sin excepción. Tres elementos imprescindibles: capa de grava drenante (12/40 o 20/80 mm) entre escollera y terreno natural, geotextil de separación que evita migración de finos, dren perimetral en pie del muro conectado a salida. Sin estos elementos el agua se acumula tras la escollera y genera empujes hidrostáticos que comprometen la estabilidad estructural.
¿Qué maquinaria se necesita para instalar un muro de escollera?
Excavadora con pinza o cazo grande según peso de bloque. Para 200-1.000 kg: máquina de 18-22 toneladas. Para 1.000-2.000 kg: 22-30 toneladas. Para 2.000-4.000 kg: 35-50 toneladas con pinza hidráulica especializada. El operario debe tener experiencia específica en escollera para trabar correctamente los bloques. Rendimiento típico: 30-80 m³/día según tamaño y geometría.
El muro de contención con escollera es la solución técnica clásica para estabilizar terrenos en pendiente, contener empujes de tierra y resolver topografías complejas con un material durable, integrado en el paisaje y de mantenimiento mínimo. Esta guía repasa los criterios de cálculo, los pesos de bloque, el drenaje obligatorio y la maquinaria necesaria.
Cómo funciona un muro de gravedad
El muro de escollera es un muro de gravedad: su estabilidad proviene del peso propio del conjunto, no de armaduras ni anclajes externos. Esto le da tres ventajas frente a sistemas rígidos (hormigón armado): durabilidad sin mantenimiento (sin corrosión de armaduras), integración paisajística (la piedra envejece bien) y comportamiento sísmico flexible (ante movimientos del terreno se reacomoda sin romperse). El cálculo verifica que el peso propio del muro genera momento estabilizador suficiente para superar el momento volcador del empuje del relleno, y que la resistencia al deslizamiento en la base supera el empuje horizontal.

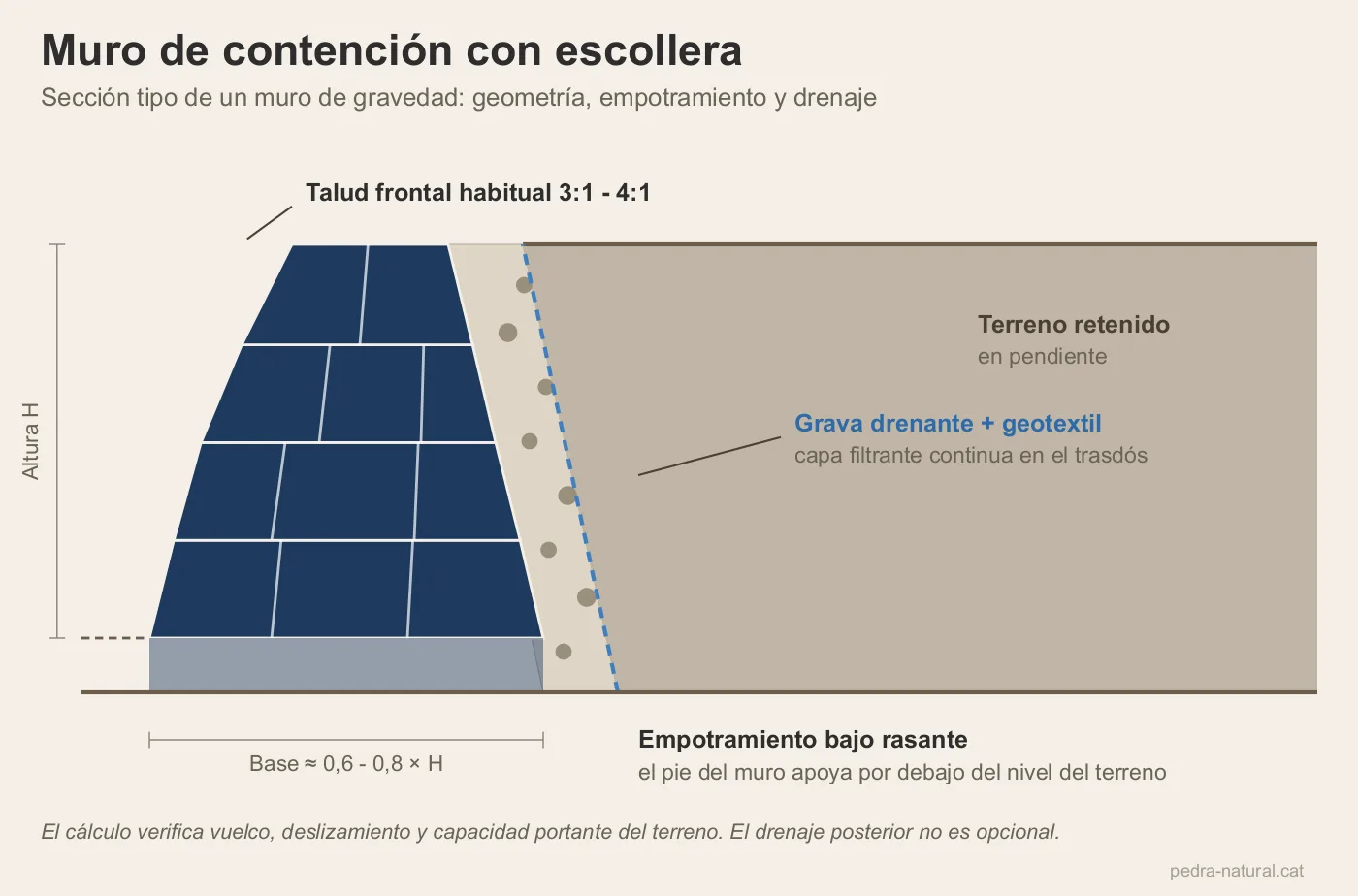

Dimensionamiento: relación base/altura
La relación base/altura es el parámetro geométrico clave. Para muros de escollera en terreno estándar, valores habituales 0,6-0,8 según pendiente del relleno y características del suelo. Ejemplos: muro de 2 m con base 1,4 m (relación 0,7), muro de 4 m con base 2,8 m (relación 0,7). Para alturas superiores a 5 m suele recomendarse diseño escalonado con muros sucesivos en lugar de un único muro alto: reduce el empuje y facilita el drenaje. El cálculo final lo realiza el ingeniero estructural con datos geotécnicos del proyecto.
Drenaje y geotextil: el factor crítico
Sin drenaje correcto detrás del muro, el agua se acumula y genera empujes hidrostáticos que pueden duplicar las cargas previstas en cálculo. Tres elementos imprescindibles: capa de grava drenante (12/40 o 20/80 mm) en contacto con la escollera, geotextil de separación que evita migración de finos del terreno, dren perimetral en pie del muro conectado a salida de aguas. La inversión en estos tres elementos es pequeña respecto al coste total del muro; el retorno en durabilidad es crítico. En obras grandes se complementa con drenajes verticales internos cada cierta longitud.
Selección de pesos de bloque
- 200-500 kg — Muros bajos peatonales (hasta 1,5 m), paisajismo, jardín, rehabilitación de bancales agrícolas.
- 500-1.000 kg — Muros estándar de 1,5-3 m, viales rurales, contención residencial.
- 1.000-2.000 kg — Muros altos 3-5 m, defensas de río, urbanización en pendiente fuerte.
- 2.000-4.000 kg — Protección costera, defensas hidráulicas exigentes, muros singulares.
Errores frecuentes a evitar
- Geometría sin cálculo estructural: la relación base/altura debe verificarse con datos geotécnicos.
- Saltarse el drenaje posterior: principal causa de fallos a medio plazo.
- Pesos de bloque insuficientes: el muro funciona inicialmente pero falla con cargas extraordinarias.
- Maquinaria infradimensionada: bloques mal trabados generan zonas débiles que comprometen el conjunto.
- Operario sin experiencia: la colocación de escollera es un oficio específico que requiere formación.
Aplicaciones más recurrentes
Las aplicaciones más solicitadas para muros de contención con escollera son: vivienda unifamiliar en pendiente (muros perimetrales de parcela y bancales en zonas residenciales de montaña catalana), urbanización pública en topografía variable (muros de contención repetitivos en parques urbanos y viales secundarios), defensas de río y barranco (Llobregat, Cardener, Ter, Ebre, Francolí), refuerzo de taludes en carreteras secundarias y comarcales, y restauración de bancales agrícolas tradicionales en viñedos y fincas rurales. Cada caso tiene exigencias geométricas y de cálculo específicas que el ingeniero estructural dimensiona según pliego.
Logística y planificación de la obra
La logística de un muro de escollera condiciona el ritmo de instalación. Los pesos de bloque exigen cargas en bañera de 24-25 toneladas por viaje y maquinaria pesada en obra. La planificación habitual: cargas semanales sincronizadas con el rendimiento de la excavadora (30-80 m³/día según tamaño de pieza), stock mínimo en obra para no parar la máquina, y coordinación con dirección facultativa para verificación geométrica por tramos. Para muros largos en defensas fluviales se trabaja con dos máquinas en paralelo y suministro recurrente. Acompañamos al jefe de obra desde el inicio para evitar paradas costosas.
Verificación documental para obra pública
En obra pública toda escollera incorporada al muro requiere documentación específica: marcado CE obligatorio, declaración de prestaciones según UNE-EN 13383 (clase LMA o HMA según peso), ensayos de resistencia a la fragmentación (Los Ángeles, MDE), absorción de agua, resistencia a heladas y, en aplicaciones costeras, resistencia al desgaste por agua salada (test del sulfato de magnesio). Aportamos toda esta documentación con cada lote suministrado, identificando origen, fecha y resultados. Coordinamos con dirección facultativa el calendario de muestreo y los ensayos de control en obra para que el plazo administrativo no retrase la ejecución.
